Pocket PEA – портативный флуориметр для измерения флуоресценции хлорофилла
Pocket PEA – это ультрапортативный флуориметр для непрерывного возбуждения хлорофилла, разработанный для быстрого скрининга растений как в образовательных, так и в исследовательских и коммерческих приложениях. Компактный и надежный прибор позволяет проводить измерения флуоресценции с одной кнопкой, автоматическим расчетом таких ключевых параметров, как Fv/Fm и анализ по методике OJIP, и имеет возможность хранения до 200 полных наборов данных.
Основные возможности и преимущества
Ультрапортативность и удобство использования:
Прибор весит всего 250 г, что делает его идеальным для полевых условий. Благодаря интуитивно понятной однокнопочной операции, процесс измерения полностью автоматизирован – от захвата данных до вычисления и отображения параметров.Высокая скорость и точность измерений:
Флуоресцентный сигнал оцифровывается с использованием 16-битного аналого-цифрового преобразователя с частотой дискретизации до 100 кГц в режиме быстрых измерений. Для начального этапа индукционной кинетики данные снимаются с интервалом 10 мкс в течение первых 300 мкс, что обеспечивает превосходное временное разрешение начальных значений (Fo) и динамики их изменения.Богатство данных и автоматический анализ:
Прибор автоматически рассчитывает базовые параметры флуоресценции:- Fo: уровень флуоресценции при полном окислении фотосистемы II (после темной адаптации).
- Fm: максимальное значение флуоресценции при насыщении.
- Fv (Fm - Fo): переменная флуоресценция, отражающая потенциал фотохимического квенширования.
- Fv/Fm: максимальная квантовая эффективность фотосистемы II, где здоровые образцы обычно показывают значения около 0.85.
- Tfm: время достижения максимальной флуоресценции, что может свидетельствовать о стрессе в образце.
- Area: площадь под кривой между Fo и Fm, пропорциональная размеру пула электронных акцепторов в PSII.
Надежная оптическая система:
Флуоресцентный сигнал регистрируется высокочувствительным PIN-фотодиодом, а оптическая система с NIR фильтром исключает отраженный свет от светодиодного источника. Это обеспечивает чистоту сигнала и высокую точность измерений даже в полевых условиях.Беспроводная передача данных:

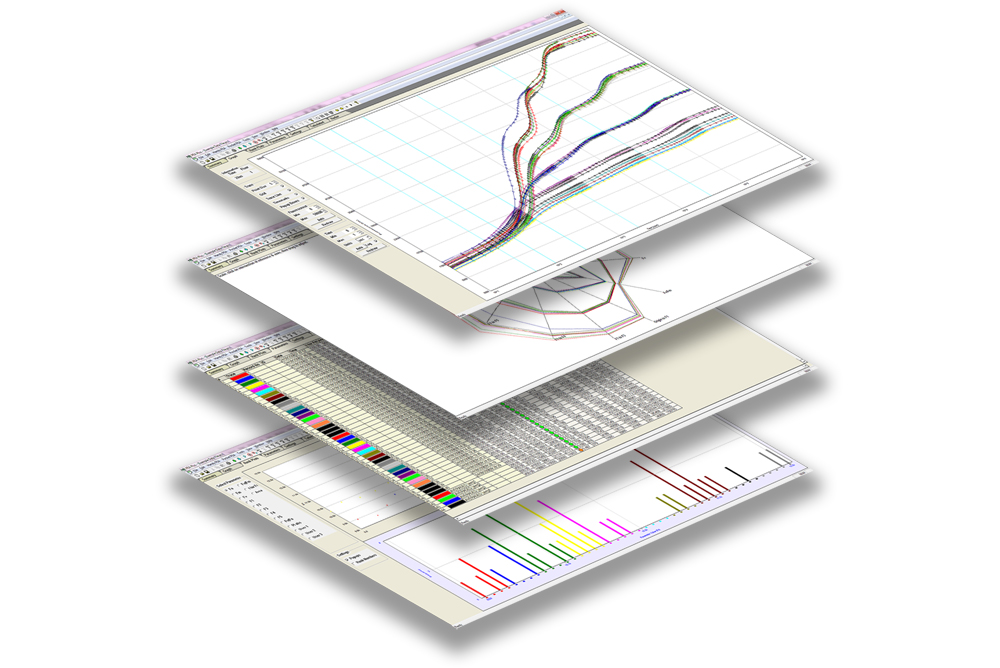

Bluetooth® позволяет удобно передавать данные с прибора на Bluetooth-совместимый ПК для последующего анализа с использованием специализированного программного обеспечения PEA+.Встроенная память:
Прибор имеет встроенную память объемом 512 Кбит, что позволяет сохранять до 200 записей с полной трассой измерений длительностью 10 секунд каждая.Современные источники питания:
Использование передовых литий-полимерных аккумуляторов обеспечивает работу устройства на протяжении целого дня, а функция быстрой зарядки (<4 часа) делает прибор практически автономным в полевых условиях.
Основные компоненты системы
Pocket PEA Control Unit (PPEA):
Основной модуль управления, обеспечивающий сбор и обработку флуоресцентных данных с высокой точностью.Портативные Leafclips:

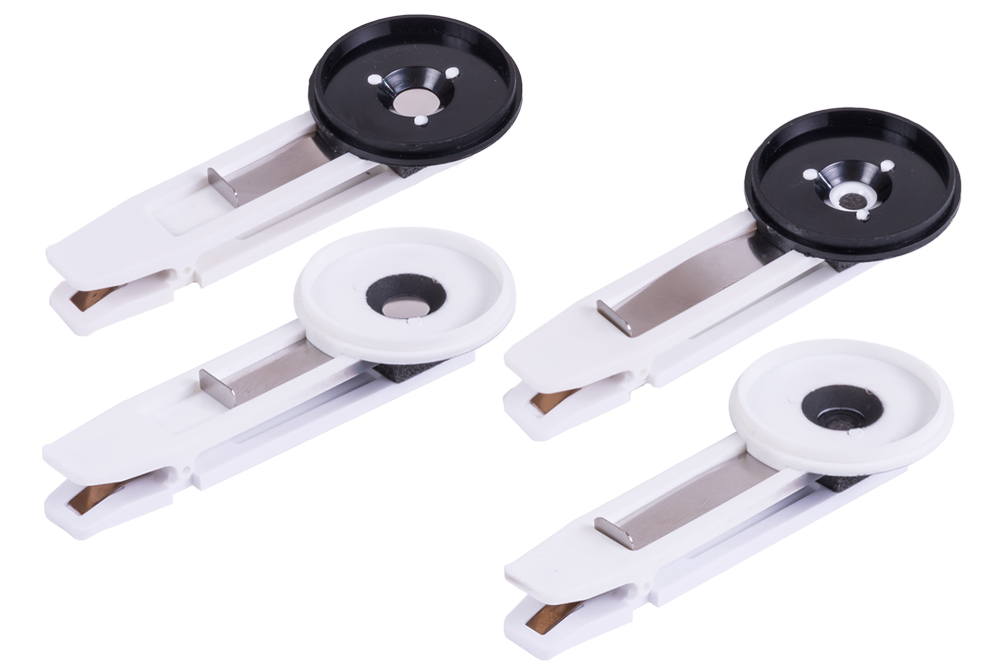

Комплект клипсов для затемнения образца (leafclips HPEA/LC, PPEA/LC), позволяющих быстро подготовить образец к измерению путем темной адаптации.Оптическая система:
Встроенный высокоинтенсивный красный LED с пиковой длиной волны 627 нм, оптически стабилизированный и оснащённый NIR короткопропускающим фильтром для предотвращения оптического прорыва (optical breakthrough). Оптический обратный сигнал обеспечивает компенсацию изменений интенсивности, вызванных нагревом и изменениями температуры окружающей среды.Датчик и усилитель:
Высокочувствительный PIN-фотодиод, преобразующий световой сигнал в электрический с высокой скоростью дискретизации и точностью.Беспроводной модуль:
Модуль Bluetooth® для передачи данных на ПК для дальнейшего анализа с помощью PEA+ программного обеспечения.Портативный аккумулятор и зарядное устройство:
Современный литий-полимерный аккумулятор (3.7V, 570 мА·ч) обеспечивает работу прибора в течение всего рабочего дня, а зарядное устройство позволяет быстро восстановить заряд.
Технические характеристики
- Габариты: 175 мм (Д) x 75 мм (Ш) x 35 мм (В)
- Вес: 250 г
- Коммуникация: Bluetooth®
- Рабочие условия: 0°C – 40°C, без конденсации влаги
- Аккумулятор: Литий-полимерный, 3.7V, 570 мА·ч
- Зарядное устройство: Интегрированный импульсный зарядник, вход 100V–240V, выход 12V DC, ток 3 A
- Дисплей: 2 строки по 12 символов
- Светодиодный источник:
- Пиковая длина волны: 627 нм
- Максимальная интенсивность: до 3,500 µmol m⁻² s⁻¹
- АЦП: 16-битное разрешение, интервал дискретизации 10 мкс в начальной фазе (первые 300 мкс)
- Память: 512 Кбит, возможность хранения до 200 записей (10 секунд каждая)
- Скорость передачи данных: Bluetooth® стандарт
- Программное обеспечение: PEA+ для Windows®, интуитивный интерфейс для анализа и экспорта данных
Применение
Pocket PEA идеально подходит для:
- Быстрого скрининга растений в рамках крупных программ отбора.
- Образовательных программ для изучения основ фотосинтеза и фотохимии.
- Исследований, требующих высокоточного и быстрого измерения флуоресценции хлорофилла.
- Полевых исследований благодаря компактности, автономности и беспроводной передаче данных.
Заключение
Pocket PEA – это мощный и компактный флуориметр для измерения флуоресценции хлорофилла, который сочетает простоту эксплуатации с высокими аналитическими характеристиками. Благодаря быстрому сбору данных, автоматическому расчёту параметров (Fv/Fm, OJIP анализ) и беспроводной передаче данных, прибор является незаменимым инструментом как для образовательных целей, так и для проведения научных исследований в области физиологии растений и фотобиологии.
