M-PEA – Многофункциональный Анализатор Эффективности Растения
M-PEA (Multi-Function Plant Efficiency Analyser) – это современная лабораторная система для комплексного исследования фотосинтетической эффективности растений, сочетающая высококачественные измерения быстрой (prompt) флуоресценции, модулированного поглощения P700⁺, а также, в варианте M-PEA-2, измерения запаздывающей флуоресценции (DF) и листовой абсорбции. Система позволяет проводить детальные исследования фотохимии растений и предоставляет исследователям широкий набор параметров для анализа физиологии фотосинтеза.
Основные особенности
Комбинированные измерения:
- M-PEA-1: Измерение быстрой флуоресценции и модулированного поглощения P700⁺ для оценки эффективности фотосистемы II.
- M-PEA-2: Дополнительно включает измерение запаздывающей флуоресценции и листовой абсорбции, что позволяет получить ещё более полное представление о состоянии фотосинтетического аппарата.
Высокоточная электроника и скорость дискретизации:
Система оснащена 16-битным микроконтроллером, обеспечивающим 10 мкс временное разрешение при измерениях, и позволяет записывать данные с длительностью от 0.001 до 300 секунд. Встроенная память объемом 32 Мб позволяет сохранять повторяемые протоколы измерений.Интуитивное программное обеспечение:
Программное обеспечение M-PEA+ для Windows® предлагает удобный интерфейс для экспериментального дизайна, передачи и анализа данных. Возможность загрузки до 5 пользовательских протоколов обеспечивает автоматизацию сложных экспериментов.Компактный и эргономичный дизайн:
Контрольный блок имеет небольшой размер (230 мм x 190 мм x 85 мм) и весит всего 1.4 кг, что позволяет легко размещать систему в условиях ограниченного лабораторного пространства.Гибкая оптическая система:

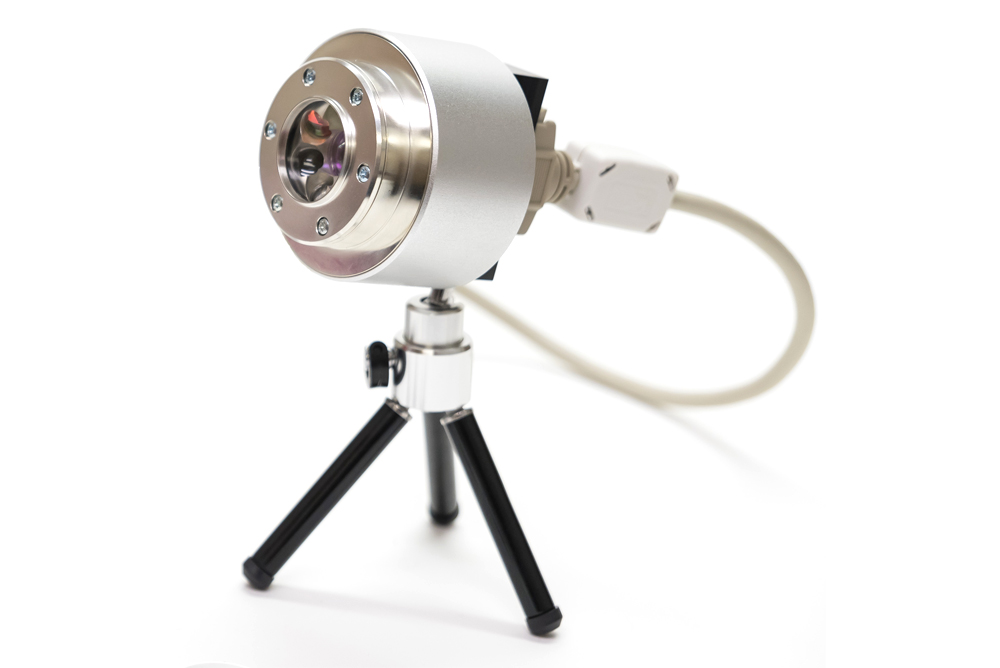

Оптический сенсорный блок (M-PEA Optical Sensor Unit) включает:- Высокоинтенсивный LED источник для актинного освещения с пиковой длиной волны 625 нм и максимальной интенсивностью до 5,000 μmol m⁻² s⁻¹.
- Фар-ред источник с максимальной интенсивностью более 1,000 μmol m⁻² s⁻¹.
- Специальный LED для измерения P700⁺ (820 нм), позволяющий точно регулировать интенсивность.
- Быстрые и чувствительные фотодиоды для регистрации быстрой флуоресценции и P700⁺ сигнала.
- Вариант M-PEA-2 дополнительно включает детектор запаздывающей флуоресценции (DF) на базе широкополосного лавинного фотодиода и датчик для измерения листовой абсорбции.
Надежные оптические компоненты:
Все оптические элементы размещены за кварцевым окном, что обеспечивает защиту от пыли, влаги и загрязнений.

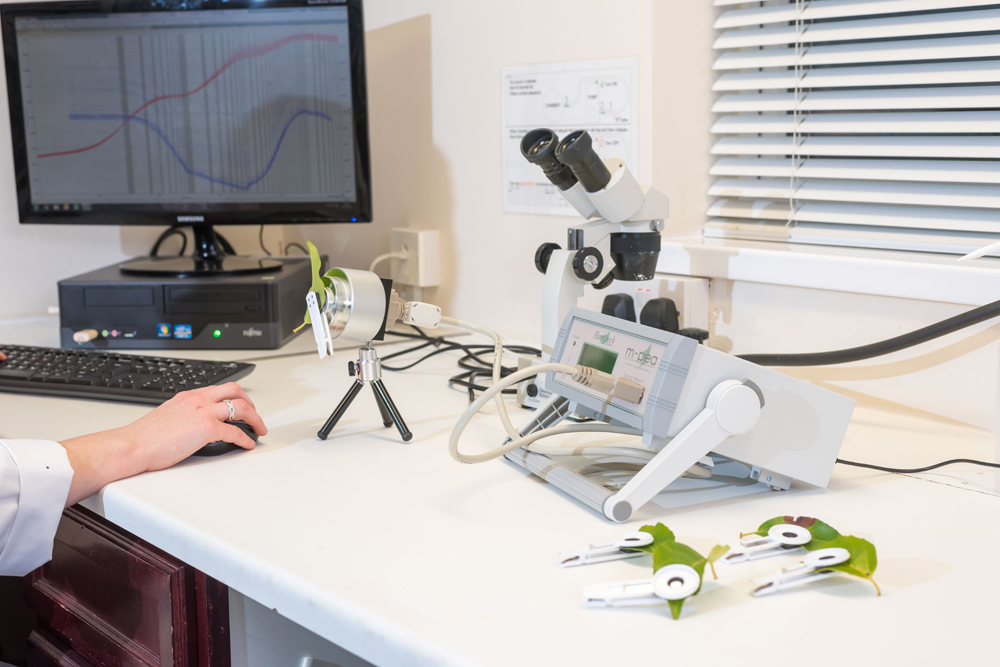

Состав системы
Система M-PEA поставляется со следующими компонентами:
- Контрольный блок M-PEA с интерфейсом USB для подключения к ПК.
- Оптический сенсорный блок – вариант M-PEA-1 или M-PEA-2 в зависимости от требуемых параметров измерений.
- Фиброоптический кабель (при необходимости).
- Листовые крепления (leafclips) для надежного позиционирования образца.
- Аксессуары для обслуживания: наборы для очистки, сменные элементы оптической системы и другие расходники.
- Мощный USB-кабель для передачи данных.
- Защитный транспортировочный кейс.
Технические характеристики
Контрольный блок M-PEA
- Электроника:
- 1 x высокопроизводительный 16-битный микроконтроллер
- 1 x дополнительный 8-битный контроллер для управления LED источником
- 16-битное разрешение АЦП с временным разрешением 10 µс
- Память: 32 Мб внутренней памяти
- Дисплей: 4 строки по 20 символов LCD
- Запись данных: от 0.001 до 300 секунд, с возможностью повторения протоколов до 100 раз
- Интерфейсы: USB 2.0 для передачи данных
Оптический сенсорный блок
- M-PEA-1:
- Актинный LED: фокусированный ультраяркий источник, доминирующий пик λ625 нм, полоса 20 нм, максимальная интенсивность до 5,000 μmol m⁻² s⁻¹
- Фар-ред LED: интенсивность >1,000 μmol m⁻² s⁻¹
- P700 LED: импульс-модулированный LED (820 нм) с регулировкой в 1% шагах
- Датчики: быстрые PIN-фотодиоды с соответствующими оптическими фильтрами
- M-PEA-2: Дополнительно оснащен:
- Детектор запаздывающей флуоресценции (DF): высокочувствительный лавинный фотодиод
- Датчик листовой абсорбции: для измерения абсорбционных характеристик листа
Общие параметры
- Габариты контрольного блока: 230 мм (Ш) x 190 мм (Д) x 85 мм (В)
- Вес контрольного блока: 1.4 кг
- Питание: 12V DC, 1 А
- Интерфейс связи: USB 2.0 (скорость до 12 Мб/с)
Программное обеспечение
С помощью M-PEA+ Software для Windows® пользователь может:
- Проектировать и загружать собственные экспериментальные протоколы с помощью удобного редактора сценариев.
- Просматривать и анализировать данные в реальном времени с графическим и числовым представлением параметров.
- Экспортировать данные для дальнейшего анализа.
- Управлять всеми параметрами измерения, включая длительность записи, интенсивность источников света и другие настройки.
Применение
Система M-PEA предназначена для:
- Исследований фотосинтеза: Измерение быстрого (prompt) флуоресцентного сигнала, поглощения P700⁺ и (в варианте M-PEA-2) запаздывающей флуоресценции для оценки эффективности фотосинтеза.
- Анализа эффективности растений: Комплексное измерение параметров, таких как Fv/Fm, а также проведение анализа OJIP для диагностики фотостресса.
- Обучения: Демонстрация принципов работы фотосинтетических процессов для студентов и аспирантов.
- Сравнительного скрининга: Быстрый сбор данных по множеству образцов благодаря высокой скорости дискретизации и возможности автоматизации протоколов.
Заключение
M-PEA – это многофункциональный анализатор эффективности растений, который сочетает в себе передовые методы измерения быстрого и запаздывающего флуоресцентного сигнала, а также модулированного поглощения P700⁺. Его продвинутая оптическая система, надежный контрольный блок и интуитивное программное обеспечение делают его незаменимым инструментом для исследований физиологии фотосинтеза, оценки стрессовых факторов и оптимизации эффективности растений в лабораторных и полевых условиях.
