Chlorolab® 2+ System
Система для измерения клеточного дыхания и фотосинтеза в жидкой фазе
Обзор
Chlorolab® 2+ — это современная система для исследования процессов фотосинтеза и респирации. Она предназначена для высокоточных измерений кислородного обмена в жидких образцах (0.2–2.5 мл, минимум 1.5 мл при освещении) при концентрациях кислорода от 0% до 100%. Система оснащена интегрированным контроллером с 24-битным разрешением для кислорода и возможностью регистрации сигналов от pH и других ион-селективных электродов с 16-битной точностью. Управление осуществляется через программное обеспечение OxyTrace+ Windows®, что обеспечивает сбор данных в реальном времени, автоматизацию настройки температуры и светового режима.
Основные компоненты системы
S1 Oxygen Electrode Disc
Кларковский полярографический кислородный сенсор, разработанный в 1970-х годах. Состоит из платинового катода и серебряного анода, инкорпорированных в эпоксидную смолу, с 50%-ным раствором KCl под PTFE мембраной для равномерного распределения электролита.DW2/2 Electrode Chamber
Продвинутая электронная камера из черного ацетала с точнобуровой трубкой из боросиликата. Обеспечивает измерения растворенного кислорода в образцах объемом 0.2–2.5 мл (при необходимости освещения – минимум 1.5 мл). Встроенный водяной кожух позволяет поддерживать стабильную температуру при подключении к циркуляционной ванне. Система оснащена 4 оптическими портами (диаметром 16 мм) для обеспечения равномерного освещения.Oxylab+ Control Unit
PC-управляемый блок с USB-соединением для калибровки, настройки и сбора данных.- Измерительный диапазон кислорода: 0–100%
- Разрешение: 0.0003% (24-бит)
- Дополнительные входы для pH/ISE и других сигналов (16-битное разрешение)
- Аналоговый выход: 0–4.5 В
- Оснащен магнитной мешалкой с регулируемой скоростью (150–900 об/мин).
LED1 Light Source
Светодиодный источник, доступный в трех вариантах:- LED1/W: Белый свет (4100K, по умолчанию)
- LED1/R: Красный (627 нм)
- LED1/B: Синий (470 нм)
Интегрированное автоматическое охлаждение (встроенный вентилятор) и максимальная интенсивность 2,000 µmol m⁻² s⁻¹ (с возможностью расширения при использовании нескольких LED1).
QTP1 PAR/Temp Sensor
Сенсор для измерения фотосинтетически активной радиации (PAR) и температуры.- Диапазон PAR: два диапазона – от 0 до 5,000 и от 0 до 50,000 µmol m⁻² s⁻¹
- Разрешение: 1 µmol m⁻² s⁻¹ в нижнем диапазоне и 10 µmol m⁻² s⁻¹ в высоком
- Температурный диапазон: 0°C – 50°C с разрешением 0.02°C
- Аналоговый выход: 0–5 В
- Питание: работает от 4 батареек типа AA (обычно обеспечивает до 100 часов работы)
Дополнительные аксессуары:
Наборы для нанесения мембраны, инструменты для разборки камеры (A2, A3), магнитные фолловеры (S2/P), запасные стеклянные сосуды (S3), рулон PTFE мембраны (S4), заменяемые O‑кольца (S6B) и комплект для очистки S1 (S16).
Технические характеристики

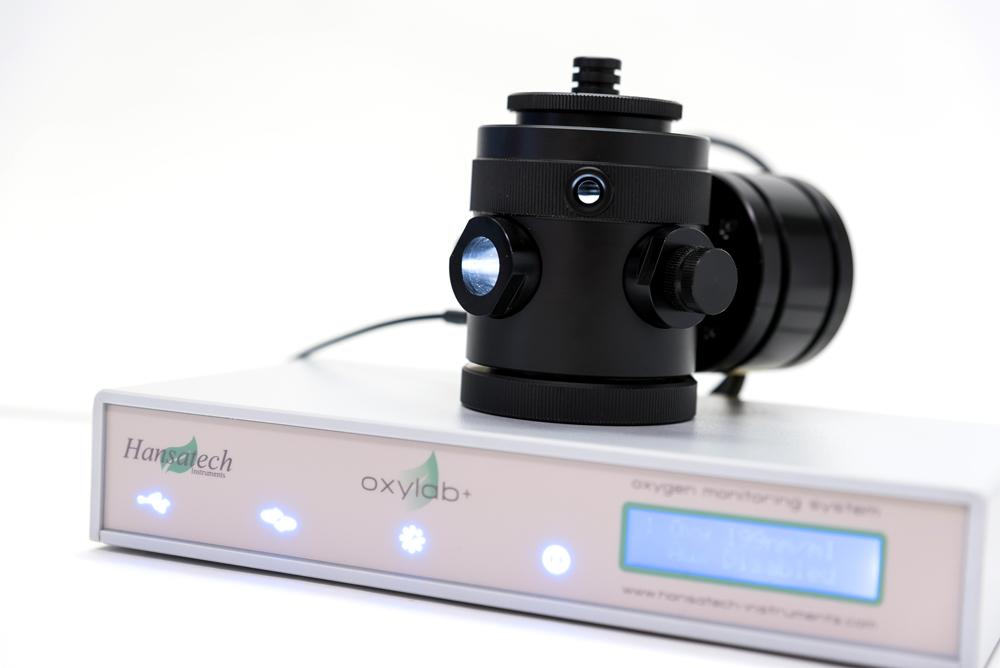

Oxylab+ Control Unit
- Измерительный диапазон:
- O₂: 0% – 100%
- pH: 0 – 14
- Aux: 0 – 4.096 V
- Разрешение:
- O₂: 0.0003% (24 бит)
- pH: 0.0006 pH (16 бит)
- Aux: 62.5 µV/бит (16 бит)
- Поляризующее напряжение: 700 мВ
- Частота сэмплирования: 0.1 – 10 считываний/с
- Питание: Универсальный вход 95–260 V, выход 12V DC 2.5 A
- Габариты (В x Ш x Г): 250 мм x 125 мм x 65 мм
- Вес: 630 г

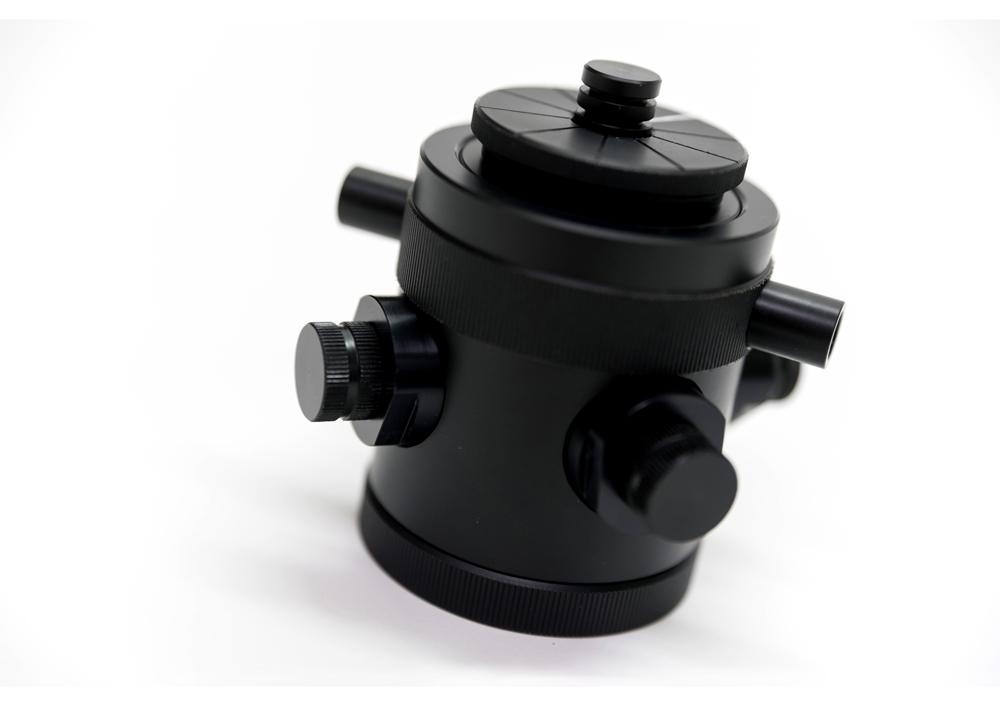

DW2/2 Electrode Chamber
- Подходящие образцы: 0.2 мл – 2.5 мл (минимум 1.5 мл при освещении)
- Материалы: Прецизионная трубка из боросиликата в корпусе из черного ацетала
- Температурный контроль: Водяной кожух, подключаемый к циркуляционной ванне
- Оптические порты: 4 порта диаметром 16 мм
- Габариты: 105 мм x 65 мм
- Вес: 400 г

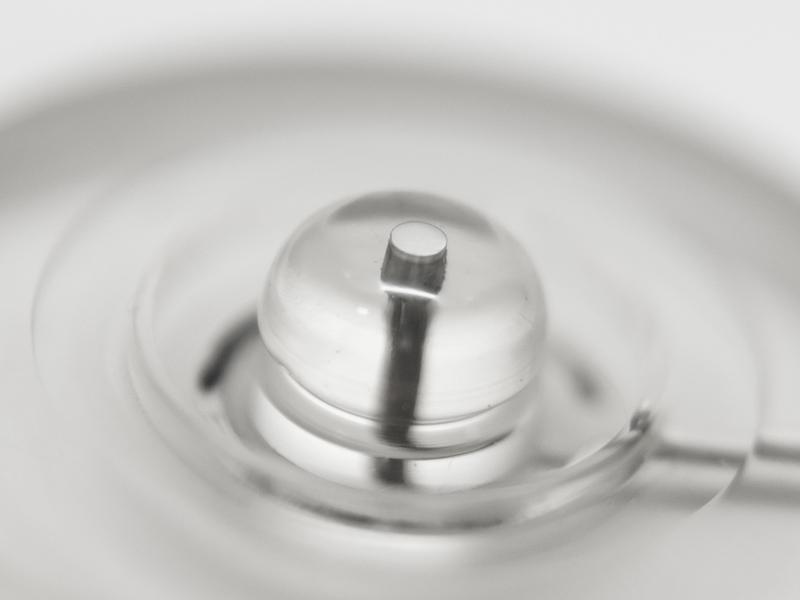

S1 Oxygen Electrode Disc
- Тип: Clark-type полярографический кислородный сенсор
- Выход: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: < 5 секунд
- Потребление кислорода: < 0.015 µmol/час
LED1 Light Source
- Тип: Одноконтурный LED
- Варианты цветов: Белый (4100K), Красный (627 нм), Синий (470 нм)
- Максимальная интенсивность: 2,000 µmol m⁻² s⁻¹
- Габариты: Диаметр 64 мм, высота 60 мм
- Вес: 270 г
- Охлаждение: Автоматический вентилятор
QTP1 PAR/Temp Sensor
- Диапазон PAR:
- Низкий: 0 – 5,000 µmol m⁻² s⁻¹
- Высокий: 0 – 50,000 µmol m⁻² s⁻¹
- Разрешение PAR: 1 µmol m⁻² s⁻¹ (низкий) / 10 µmol m⁻² s⁻¹ (высокий)
- Температурный диапазон: 0°C – 50°C, разрешение 0.02°C
- Аналоговый выход: 0–5 V
- Питание: 4 AA батарейки, рабочее время ~100 часов
- Габариты дисплея: 146 мм x 92 мм x 32 мм, вес 300 г
Программное обеспечение
OxyTrace+ Windows® позволяет:
- Настраивать параметры измерения (температура, интенсивность света, скорость мешалки)
- Проводить сбор и анализ данных в режиме реального времени
- Управлять системой через USB-соединение
- Выводить аналоговый сигнал (0–4.5 V) для внешней записи
Применение
Система Chlorolab® 2+ подходит для:
- Исследований клеточного дыхания и фотосинтеза в изолированных хлоропластах, клеточных культурах и суспензиях альг/цианобактерий.
- Анализа биоэнергетических процессов в биохимии и физиологии растений.
- Измерения параметров, таких как концентрация кислорода, pH и другие, благодаря интеграции с ион-селективными электродами.

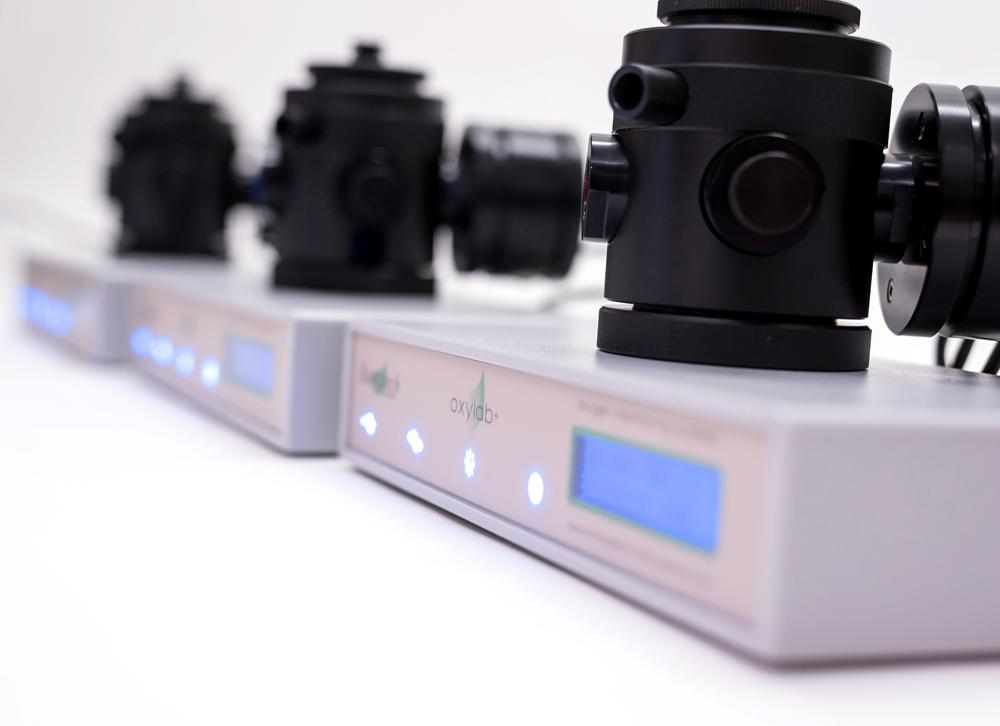

- Работы в лабораторных условиях с возможностью одновременной работы в многоканальном режиме (при приобретении дополнительных систем).
Итог
Chlorolab® 2+ System от Hansatech Instruments – это продвинутая система для высокоразрешительной респирометрии и анализа фотосинтеза. Благодаря сочетанию высокочувствительного кислородного электродного сенсора S1, усовершенствованной электронной камеры DW2/2 с интегрированным температурным контролем, мощного контроллера Oxylab+ и регулируемого LED-освещения, система обеспечивает точное, надежное и воспроизводимое измерение процессов клеточного дыхания и фотосинтеза. Это идеальное решение как для исследовательских лабораторий, так и для учебных заведений, стремящихся к качественным и точным измерениям в области биохимии и физиологии растений.
