Oxyview 1 System – Система для измерения кислородного обмена и флуоресценции хлорофилла
Oxyview 1 System от Hansatech Instruments – это удобная, экономичная система для обучения и исследований процессов фотосинтеза и клеточного дыхания. Система разработана для работы в жидкой фазе и предназначена как для учебных занятий, так и для проведения современных научных исследований.
Основные компоненты системы

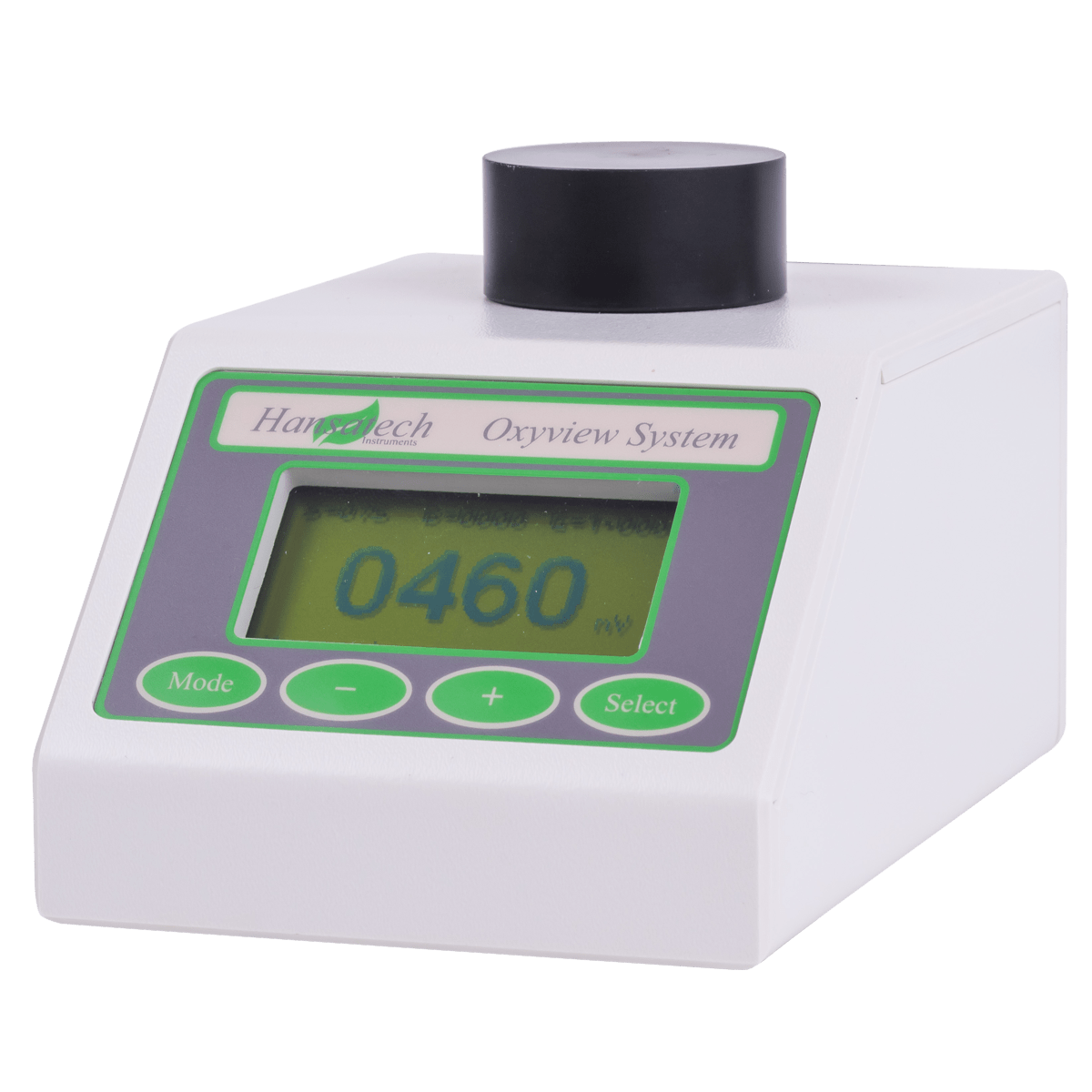

Oxyview 1 Control Unit
- Функциональность: Управление системой, калибровка, сбор данных и отображение показателей кислорода.
- Измерительный диапазон: 0% – 100% кислорода.
- Разрешение: 10×10⁻⁶ μmol/ml при 20°C.
- Настраиваемое напряжение поляризации: от 0.4V до 0.9V (рекомендуется 0.7V).
- Аналоговый выход: 0V – 5V для подключения к внешним регистрирующим устройствам.
- Габариты и вес: 90 мм x 135 мм x 85 мм, 320 г.
- Питание: Универсальный вход 95–260 V, выход 12V DC 2.5A.
DW1/AD Electrode Chamber
- Назначение: Измерения растворенного кислорода в образцах объёмом 0.2 – 2.5 мл.
- Материалы: Корпус из прозрачного акрила, что обеспечивает отличную видимость образца.
- Температурный контроль: Водяной кожух, подключаемый к терморегулированной циркуляционной ванне.
- Габариты: 65 мм x 105 мм; вес – 100 г.
- Особенности: Газонепроницаемый поршневой механизм для точного добавления образцов.

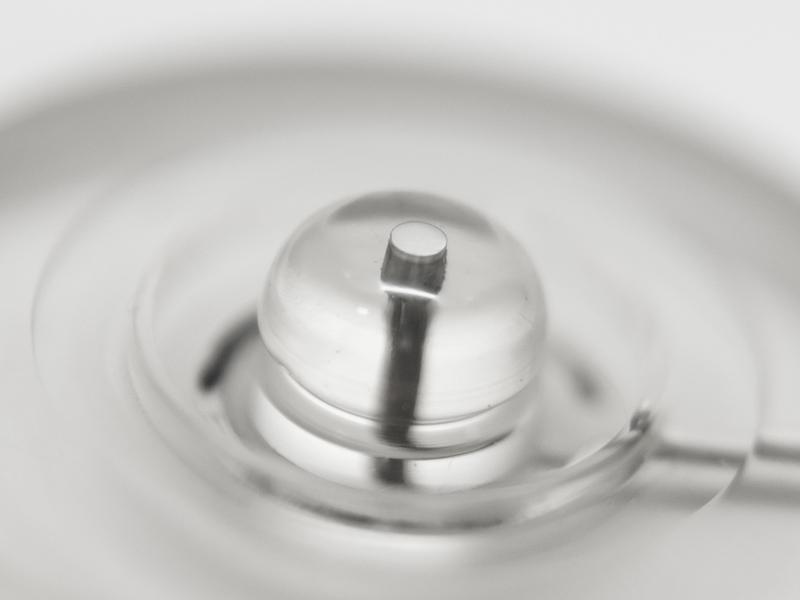

S1 Oxygen Electrode Disc
- Тип: Кларковский кислородный электрод, разработанный в 1970-х годах.
- Конструкция: Состоит из платинового катода и серебряного анода, залитых эпоксидной смолой с слоем 50% насыщенного KCl под PTFE мембраной.
- Принцип работы: При приложении небольшого напряжения происходит восстановление кислорода на поверхности платинового катода, что приводит к протеканию электрического тока, пропорционального расходу кислорода.
- Характеристики: Типичный ток ~1.6 µA при 21% O₂, остаточный ток ~0.04 µA при 0% O₂, время отклика <5 секунд, потребление кислорода менее 0.015 µmol/час.
Преимущества системы Oxyview 1
Простота использования:
Интуитивно понятная 4-кнопочная панель управления и цифровой дисплей делают систему удобной как для обучения, так и для исследовательских работ.Компактность:
Небольшие размеры (90 мм x 135 мм x 85 мм) позволяют использовать несколько систем на ограниченной рабочей поверхности.Гибкость в применении:
Система позволяет проводить высокоточные измерения растворенного кислорода и флуоресценции хлорофилла в образцах, а также обеспечивает возможность подключения дополнительных датчиков (например, для контроля температуры с помощью водяного кожуха).Надежность и точность:
Кларковский кислородный электрод S1 зарекомендовал себя на протяжении десятилетий как надежный сенсор, обеспечивающий быструю реакцию и точное измерение небольших изменений концентрации кислорода.
Применение
Система Oxyview 1 широко используется для:
- Обучения методикам измерения клеточного дыхания и фотосинтеза.
- Исследований в области биологии растений и физиологии клеток.
- Лабораторных работ по анализу процессов респирации и фотосинтеза с одновременным контролем параметров, таких как кислород, pH и флуоресценция хлорофилла.
