Oxytherm+ R Respirometer
Идеальное решение для высокоразрешительного и чувствительного анализа митохондриальной функции, биоэнергетики и других задач респиrometry.
Обзор
Oxytherm+ R – это высокоточный респиратор, предназначенный для анализа потоков кислорода в режиме реального времени. Он позволяет проводить измерения с одновременной регистрацией данных с ион-селективных электродов (ISE), что дает возможность отслеживать изменения pH, активности кальция (Ca²⁺), калия (K⁺) и мембранного потенциала (TPP⁺).
Система нашла широкое применение в исследованиях:
- Митохондриальной дисфункции и заболеваний
- Неврологии (травмы мозга, нейродегенеративные заболевания)
- Онкологии
- Фармацевтических исследований
- Исследований старения
- Кардиологии
- Эндокринологии (например, диабет)
- Гепатологии
- Исследований инфекционных заболеваний
- Метаболомики
- Кинезиологии и физиологии упражнений
- Микологии
- Эктооксикологии
- Биофотовольтаики
- Наноматериалов
- Биорефиннинга
Состав системы и компоненты
Система Oxytherm+ R состоит из нескольких основных компонентов, обеспечивающих полный контроль над процессом измерения:
Контролирующий блок Oxytherm+ R:
Позволяет выполнять настройку системы, калибровку и сбор данных через специализированное программное обеспечение OxyTrace+.Кларковский кислородный электрод (S1):
Полярографический сенсор, обеспечивающий измерения кислорода с высоким разрешением (до 24 бит).Камера для образца (sample chamber):
Прецизионная трубка из боросиликатного стекла, оптимизированная для измерений в жидкой фазе с объемом от 0.2 мл до 2.5 мл.Ион-селективные электроды (ISE):
Подключаемые для регистрации pH, активности ионных концентраций и мембранного потенциала.Дополнительный аналоговый выход:
Позволяет выводить сигнал кислорода (0–5 В), что дает возможность записи данных на аналоговые устройства.
Технические характеристики

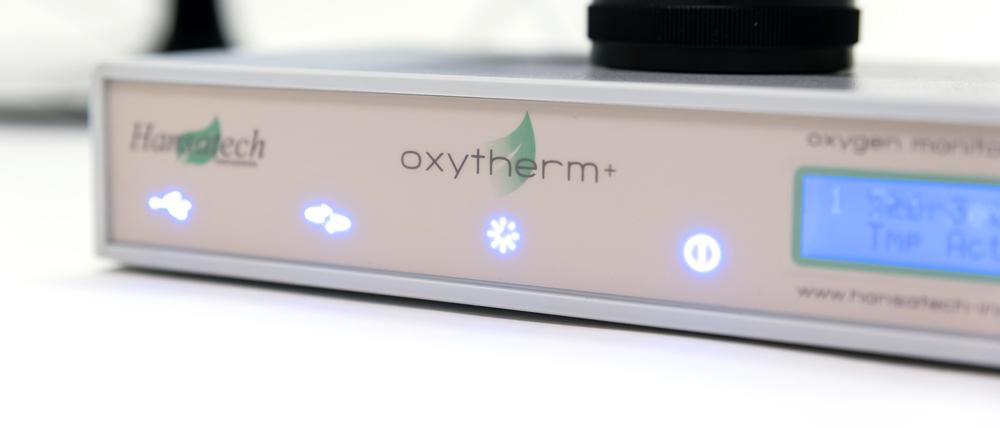

Контролирующий блок Oxytherm+ R
- Измерительный диапазон:
- Кислород: 0% – 100%
- pH: 0 – 14
- Дополнительный (Aux): 0 – 4.096 В
- Разрешение:
- Кислород: 0.0003% (24-бит)
- pH: 0.0006 pH (16-бит)
- Aux: 62.5 µV/бит (16-бит)
- Частота сэмплирования: 0.1 – 10 считываний в секунду
- Магнитная мешалка: Управляемая через ПО (150–900 об/мин)
- Электроника:
- Микроконтроллер: 16-битный, 32 МГц
- АЦП: Dual Sigma Delta (16/24-бит)
- Дисплей: 61 x 2 символа, синего цвета
- Коммуникации: USB 2.0
- Аналоговый выход: 0 – 4.5 В (сигнал кислорода)
- Габариты (В x Ш x Г): 250 мм x 125 мм x 65 мм
- Вес: 0.63 кг
- Питание: Универсальное входное напряжение 95–260 В, выход 12 В DC 2.5 A

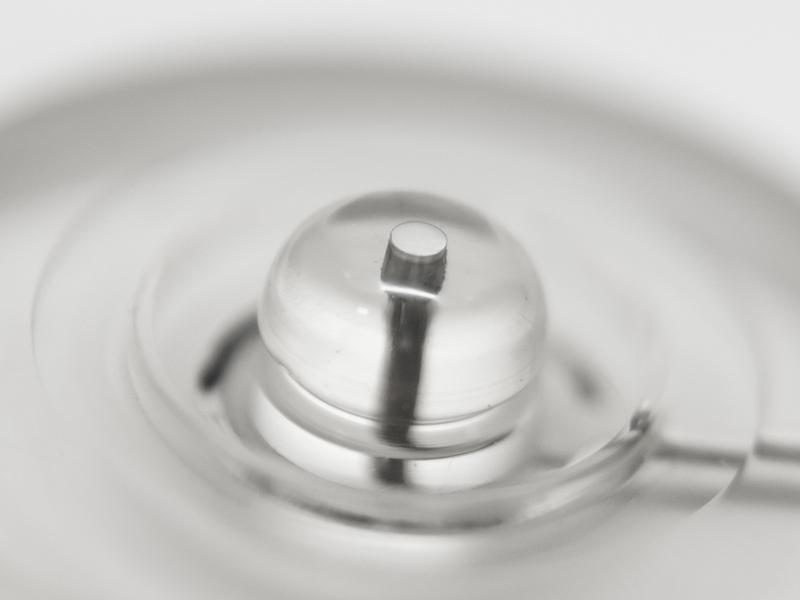

Кларковский кислородный электрод (S1)
- Тип: Clark-type полярографический сенсор
- Выход: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: <5 секунд (10–90% изменения)
- Потребление кислорода: <0.015 µmol/час

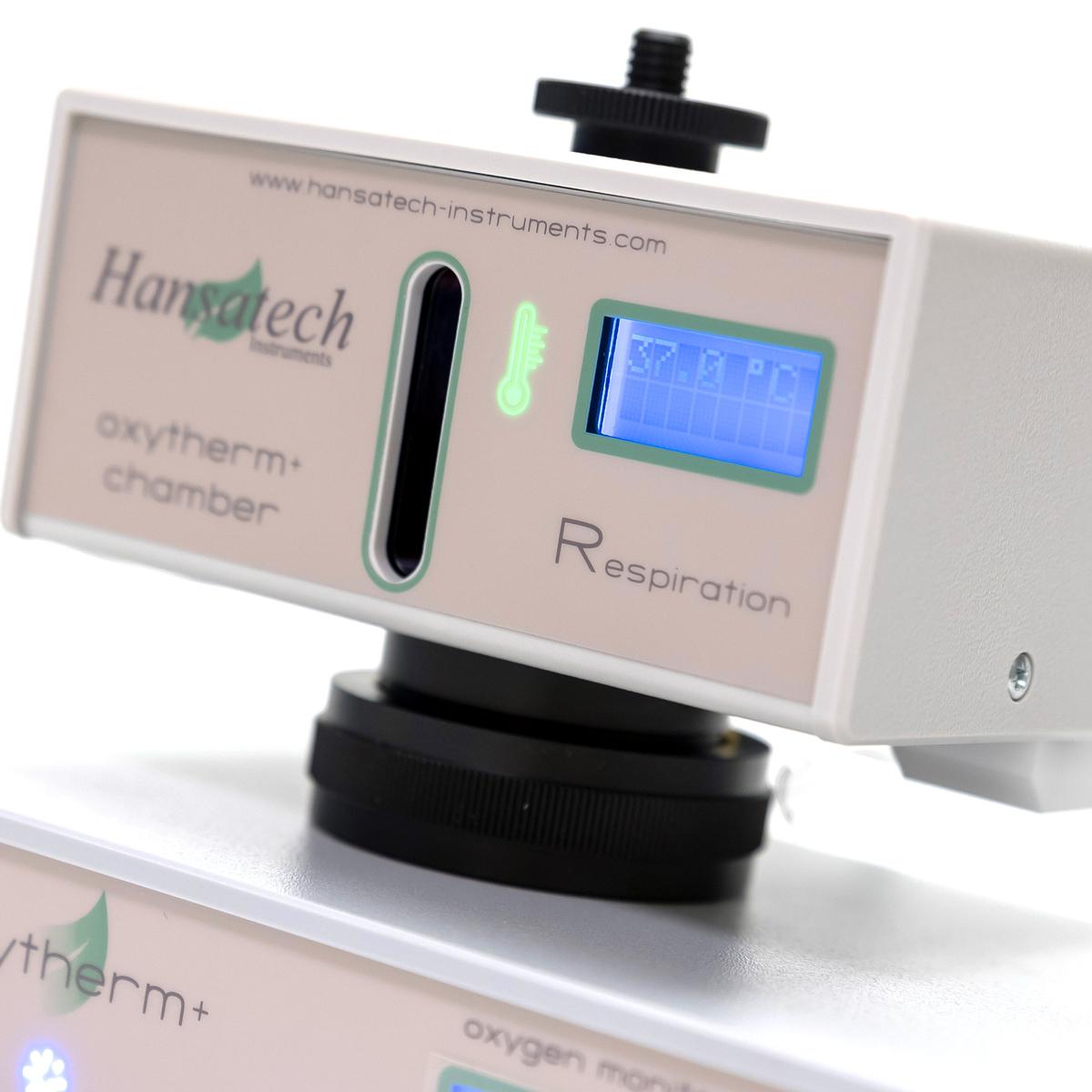

Камера для образца
- Подходит для: Жидкостной респиrometry
- Температурный диапазон: 3°C – 40°C (при 25°C окружающей температуры)
- Время отклика: <10 минут; точность ±0.5°C
- Объем образца: 0.2 мл – 2.5 мл
- Конструкция: Прецизионная трубка из боросиликатного стекла с оптическим окном для визуального контроля
- Вес: 650 г
- Габариты: 132 мм x 100 мм x 90 мм
Управление и программное обеспечение
Настройка, калибровка и сбор данных осуществляются исключительно через программное обеспечение OxyTrace+, которое:
- Позволяет визуализировать концентрацию кислорода и поток в реальном времени.
- Отображает данные с ион-селективных электродов (pH, Ca²⁺, K⁺, TPP⁺).
- Позволяет работать с многоканальной конфигурацией (до 8 приборов одновременно).
Применение
Oxytherm+ R широко используется в исследованиях, связанных с:
- Митохондриальной дисфункцией и заболеваниями
- Исследованиями мозга и нейродегенеративными болезнями
- Онкологией
- Фармацевтическими исследованиями
- Изучением процессов старения
- Кардиологией
- Эндокринологией (например, диабет)
- Гепатологией
- Исследованием инфекционных заболеваний (бактериальных и вирусных)
- Метаболомикой
- Кинезиологией и физиологией упражнений
- Микологией
- Эктооксикологией
- Биофотовольтаикой
- Исследованиями в области наноматериалов и биорефиннинга
Итог
Oxytherm+ R Respirometer – это высокоразрешительный и чувствительный инструмент для анализа функций митохондрий и биоэнергетики, который благодаря возможности одновременного измерения параметров с ион-селективных электродов предоставляет полное представление о процессах в клетках и тканях. Его гибкая конфигурация (до 8 приборов в многоканальной системе), надежность, точность и удобное управление делают его незаменимым для передовых исследований в областях биомедицины, биохимии и биотехнологии.
