Oxytherm+ P System
Система для высокоразрешительных измерений кислородного обмена и фотосинтеза
Обзор
Система Oxytherm+ P от Hansatech Instruments – это продвинутая система, предназначенная для исследований процессов клеточного дыхания и фотосинтеза в жидкой фазе. Специализированная для измерения эволюции кислорода в фотосинтетических образцах (например, изолированных хлоропластов или суспензий альг, цианобактерий), система позволяет проводить высокоточные измерения при 0–100% концентрации кислорода. Благодаря интегрированному контроллеру и программному обеспечению OxyTrace+ данные регистрируются в режиме реального времени с разрешением до 24 бит.
Система также оснащена встроенным источником света с высокой интенсивностью (до 4000 µmol m⁻² s⁻¹) для возбуждения фотосинтеза, а также возможностью измерения дополнительных параметров, таких как pH и другие сигналы от ион-селективных электродов с 16-битным разрешением.
Состав системы
Основные компоненты Oxytherm+ P:

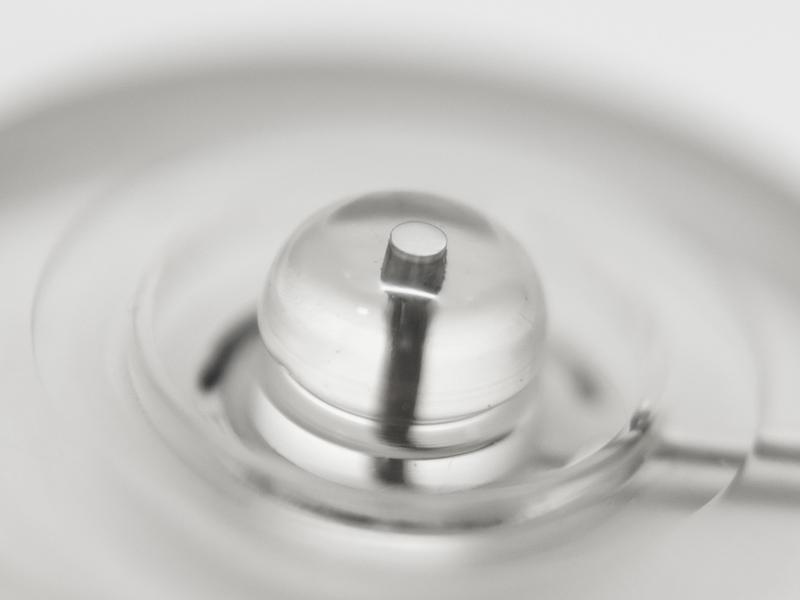

S1 Oxygen Electrode Disc:
Кларковский полярографический кислородный электрод, изготовленный из платинового катода и серебряного анода, залитых эпоксидной смолой. Под PTFE мембраной находится слой 50% насыщенного KCl, обеспечивающий равномерное распределение электролита.Oxytherm+ P Electrode Chamber:
Продвинутая электронная камера с интегрированным элементом температурного контроля (с использованием твердотельного термоэлектрического элемента Пельтье) для измерения фотосинтетической активности. Камера изготовлена из прозрачного акрила, что обеспечивает отличную видимость образца, а водяной кожух позволяет поддерживать точный температурный режим (3 – 40°C).Oxytherm+ P Control Unit:
PC-управляемый блок с USB-соединением для калибровки, настройки и сбора данных. Управление осуществляется через программное обеспечение OxyTrace+ Windows®, позволяющее регулировать параметры, включая скорость магнитной мешалки, интенсивность света (через программируемую таблицу PFD) и получать в режиме реального времени данные по кислороду, pH и дополнительным сигналам.Интегрированные LED источники света:
Два программно управляемых белых светодиода, установленных сбоку от камеры, обеспечивают необходимую интенсивность для фотосинтетических измерений.Дополнительные компоненты и аксессуары:
Кабели, адаптеры, мембранные аппликаторы, наборы для очистки и замены уплотнителей, необходимые для обслуживания системы.
Технические характеристики
Oxytherm+ P Control Unit
- Измерительный диапазон:
- Кислород: 0% – 100%
- pH: 0 – 14
- Дополнительный вход: 0 – 4.096 В
- Разрешение:
- Кислород: 0.0003% (24-бит)
- pH: 0.0006 pH (16-бит)
- Дополнительный: 62.5 µV/бит (16-бит)
- Параметры:
- Поляризующее напряжение: 700 мВ
- Чувствительность входа: 0–9000 нА
- Частота сэмплирования: 0.1 – 10 считываний/с
- Электроника:
- Микроконтроллер: 16-битный, 32 МГц
- АЦП: Dual Sigma Delta (16/24 бит)
- Коммуникация: USB 2.0
- Аналоговый выход: 0 – 4.5 В (сигнал кислорода)
- Габариты (ВxШxГ): 250 мм x 125 мм x 65 мм
- Вес: 0.63 кг
- Питание: Универсальный вход 95–260 V, выход 12V DC 2.5 A
Oxytherm+ P Electrode Chamber
- Применимость: Измерения фотосинтеза в жидкостных образцах
- Объем образца: 0.2 – 2.5 мл (при необходимости освещения — 1–2 мл)
- Конструкция: Точнобуровая стеклянная трубка из боросиликата в корпусе из прозрачного акрила
- Температурный режим: 3°C – 40°C (с использованием терморегулированной циркуляционной ванны)
- Особенности: Газонепроницаемый поршневой механизм с регулируемой высотой; переднее окно с подвижной створкой
S1 Oxygen Electrode Disc
- Тип: Clark-type полярографический кислородный сенсор
- Конструкция: Платиновый катод, серебряный анод, эпоксидная матрица с 50% насыщенным KCl под PTFE мембраной
- Характеристики:
- Типичный ток: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: < 5 секунд
- Потребление кислорода: < 0.015 µmol/час
LED Освещение и Сенсоры
- Световые источники: 2 белых светодиода, регулируемая интенсивность до 4000 µmol m⁻² s⁻¹
- Управление: Программируемая настройка в OxyTrace+ для проведения световых ответных экспериментов
Программное обеспечение
OxyTrace+ Windows® позволяет:
- Проводить сбор данных и мониторинг в реальном времени
- Управлять настройками оборудования (температура, интенсивность света, скорость мешалки)
- Вести анализ данных и экспорт результатов
- Отображать аналоговый выход (0 – 4.5 В) для подключения к внешним регистраторам
Применение
Система Oxytherm+ P идеально подходит для:
- Исследований фотосинтеза в изолированных хлоропластах, клеточных культурах, суспензиях альг и цианобактерий
- Анализа клеточного дыхания и биоэнергетических процессов в митохондриях
- Параллельного измерения дополнительных параметров (pH, концентрации ионов, мембранного потенциала)
- Работы в лабораторных и полевых условиях благодаря компактному дизайну и точному температурному контролю
Итог
Oxytherm+ P System – это интегрированное решение для высокоразрешительных исследований фотосинтеза и клеточного дыхания, объединяющее в себе высокочувствительные кислородные электроды, продвинутые системы контроля температуры и интенсивного освещения, а также мощное программное обеспечение для сбора и анализа данных. Это идеальный инструмент для современных исследований в области биохимии, физиологии растений и клеточной биологии.
