Leaflab® 2+ System
Система для газовой фазы – измерение фотосинтеза и клеточного дыхания на основе листовых дисков

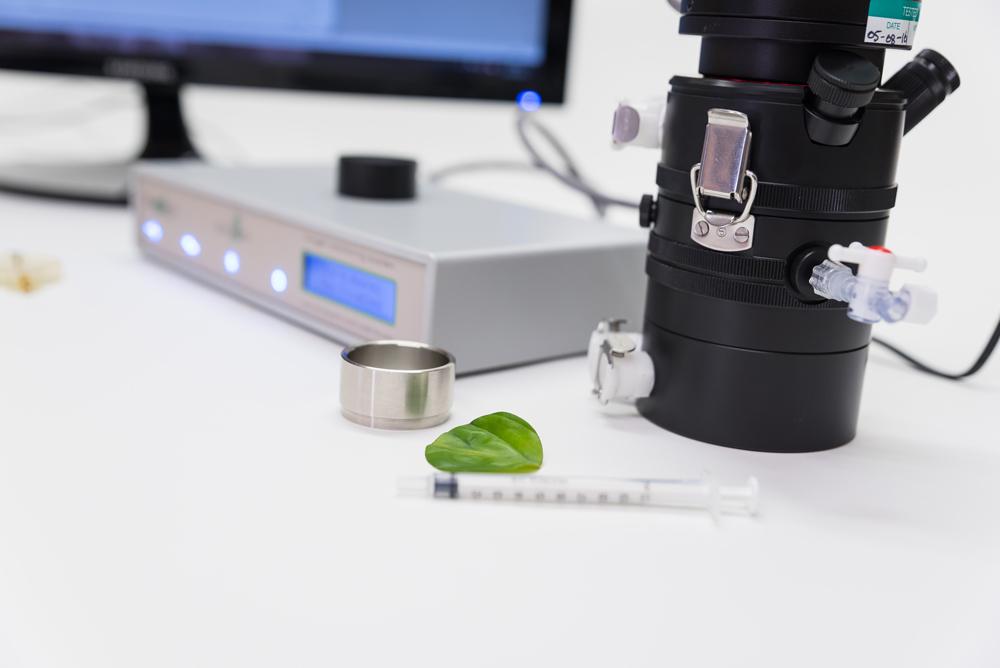

Leaflab® 2+ – это продвинутая система от Hansatech Instruments, предназначенная для исследований фотосинтеза и респирации в газовой фазе. Система оптимизирована для работы с твердыми (solid-state) образцами, такими как листовые диски площадью 10 см², и позволяет измерять изменения содержания кислорода в замкнутой камере, что отражает процессы фотосинтеза и дыхания.
Основные компоненты системы

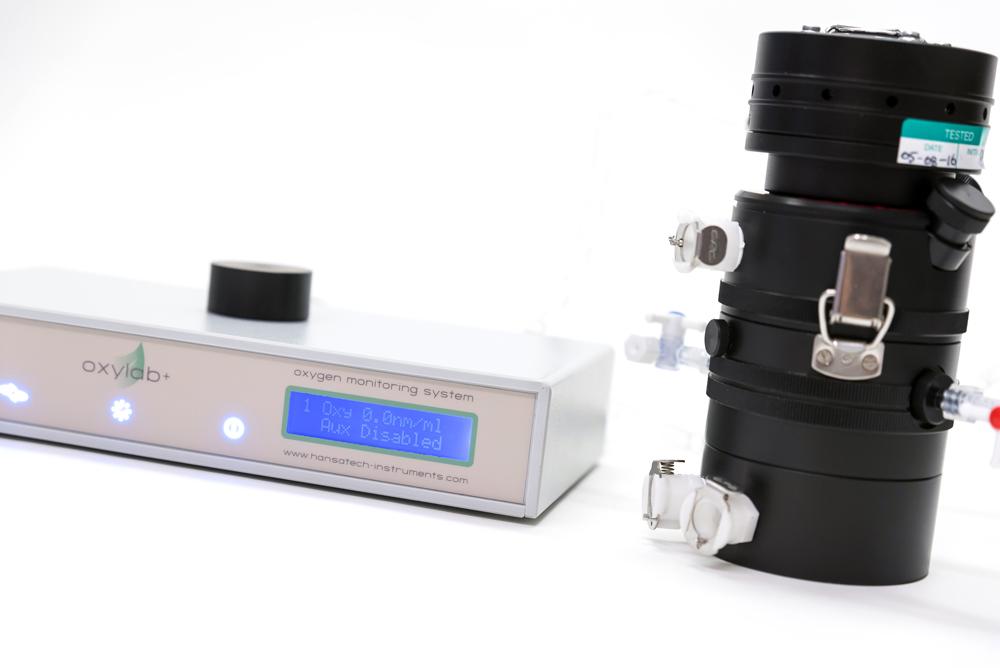

Oxylab+ Control Unit (OXYL1+):
PC-управляемый блок с USB-соединением для калибровки, управления и сбора данных. Обеспечивает высокоразрешительные измерения (24-бит для кислорода и 16-бит для вспомогательных сигналов) и вывод аналогового сигнала (0–4.5 В) для внешней регистрации.LD2/3 Electrode Chamber:
Камера для газофазных измерений, выполненная из черного ацетала. Предназначена для работы с листовыми дисками в герметичном листовом отсеке (объем 7.5 куб. см, площадь 10 см²). Оснащена двойным водяным кожухом для эффективного температурного контроля при подключении к циркуляционной ванне. Дополнительные оптические порты (верхнее акриловое окно, оптический порт диаметром 16 мм и флуориметрический порт) обеспечивают равномерное освещение и возможность проведения модульных флуоресцентных измерений.S1 Oxygen Electrode Disc:

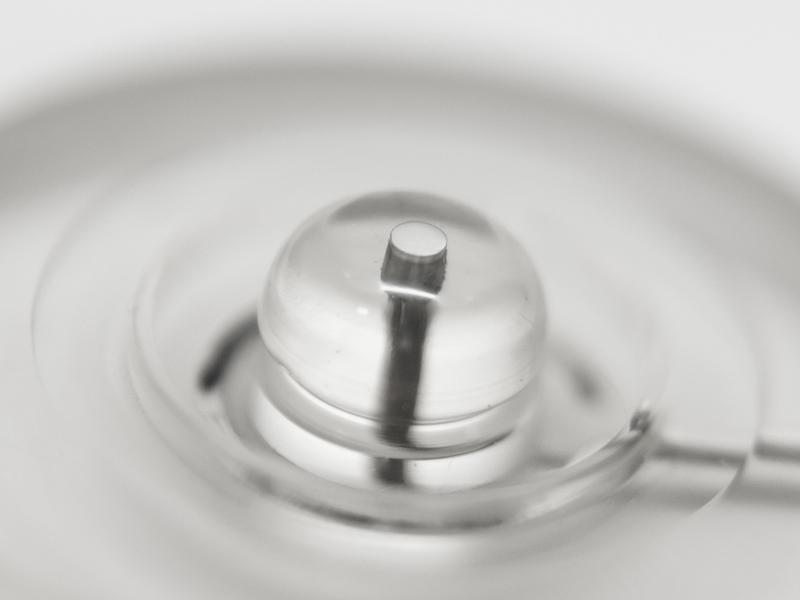

Классический кларковский кислородный сенсор, разработанный в 1970-х годах. Состоит из платинового катода и серебряного анода, залитых эпоксидной смолой, с пленкой 50% насыщенного KCl под кислородопроницаемой PTFE-мембраной. Обеспечивает быстрый (<5 с) отклик и точное измерение изменений кислородного обмена.LH36/2R LED Light Source:

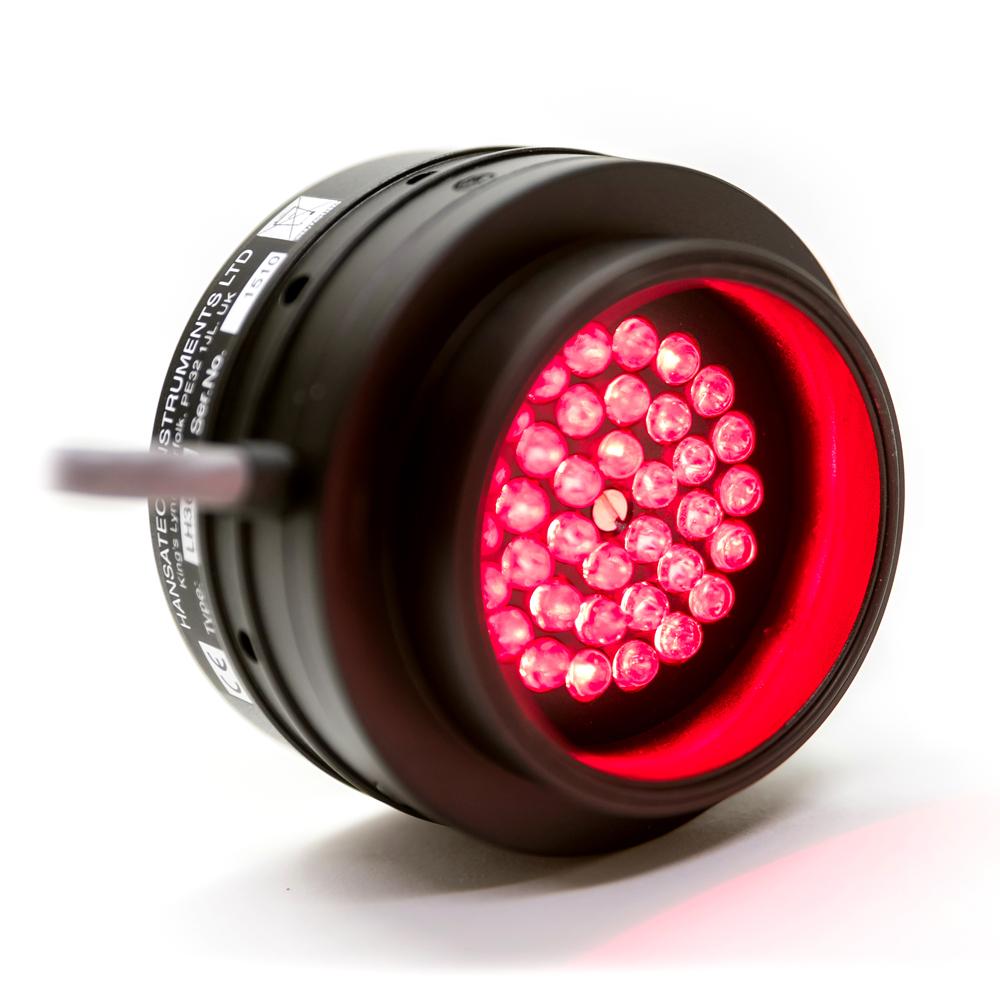

Светодиодный источник с 36 светодиодами красного цвета (пиковая длина волны 660 нм). Регулируется через программное обеспечение Oxylab+ с автоматическим управлением по заданным таблицам PFD. Максимальная интенсивность достигает 900 µmol m⁻² s⁻¹, что позволяет проводить измерения фотосинтетической активности.QSRED Quantum Sensor:
Красный фильтрованный квантовый сенсор для калибровки источника света. Измеряет PAR (фотосинтетически активную радиацию) в диапазоне 0 – 2,000 µmol m⁻² s⁻¹ с выбором из трёх диапазонов, обеспечивая высокое разрешение (от 0.01 до 1 µmol m⁻² s⁻¹). Сенсор снабжён аналоговым выходом (0–2 В) и работает от батареи типа PP3 (9V), что позволяет использовать его как портативное устройство.
Технические характеристики
Oxylab+ Control Unit
- Измерительный диапазон:
- Кислород: 0% – 100%
- pH: 0 – 14
- Aux: 0 – 4.096 В
- Разрешение:
- O₂: 0.0003% (24 бит)
- pH: 0.0006 pH (16 бит)
- Aux: 62.5 µV/бит (16 бит)
- Поляризующее напряжение: 700 мВ
- Частота сэмплирования: 0.1 – 10 считываний/с
- Габариты (В×Ш×Г): 250 мм × 125 мм × 65 мм
- Вес: 630 г
- Питание: Универсальный вход 95–260 В, выход 12V DC 2.5 A
LD2/3 Electrode Chamber
- Тип образца: Листовой отсек (7.5 куб. см)
- Площадь образца: 10 см²
- Конструкция: Камера из черного ацетала с верхним окном из отлитого акрила
- Температурное управление: Двойной водяной кожух для подключения к циркуляционной ванне
- Габариты (Д×Ш): 100 мм × 130 мм
- Вес: 650 г
S1 Oxygen Electrode Disc
- Тип сенсора: Кларковский полярографический кислородный сенсор
- Характеристики:
- Типичный ток: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: < 5 с
- Потребление кислорода: < 0.015 µmol/час
LH36/2R LED Light Source
- Тип: 36-светодиодный красный LED
- Пиковая длина волны: 660 нм
- Максимальная интенсивность: до 900 µmol m⁻² s⁻¹
- Охлаждение: Встроенный автоматический вентилятор
- Габариты: 74 мм × 52 мм
- Вес: 270 г
QSRED Quantum Sensor
- Измерительный диапазон: 0 – 2,000 µmol m⁻² s⁻¹ (три диапазона)
- Разрешение:
- 0.01 µmol m⁻² s⁻¹ в узком диапазоне
- 0.1 µmol m⁻² s⁻¹ – 1 µmol m⁻² s⁻¹ в широком диапазоне
- Аналоговый выход: 0 – 2 В
- Питание: 1 батарея PP3 (9V)
- Габариты дисплея: 146 мм × 78 мм × 35 мм
- Вес: 238 г (с батареей)
Программное обеспечение
OxyTrace+ Windows® позволяет:
- Собирать и анализировать данные в режиме реального времени
- Настраивать параметры работы системы (температура, интенсивность LED, скорость мешалки)
- Выводить аналоговый сигнал (0–4.5 В) для подключения к внешним устройствам
- Управлять системой через USB-соединение
Применение системы
Leaflab® 2+ System предназначена для продвинутых исследований фотосинтеза и респирации из твердых образцов, таких как листовые диски. Система идеально подходит для:
- Исследований фотосинтеза в листовых дисках, сформированных из отдельных листьев или матов из мелких листьев
- Анализа клеточного дыхания и фотосинтетической активности в условиях контролируемого освещения
- Применения как в исследовательских лабораториях, так и в учебных заведениях для углубленного изучения физиологии растений
Итог
Leaflab® 2+ System от Hansatech Instruments представляет собой передовую платформу для изучения процессов фотосинтеза и респирации в газовой фазе. Интегрируя высокоточный кислородный сенсор S1, продвинутую камеру LD2/3 с двойным водяным кожухом, контроллер Oxylab+ и регулируемый LED источник LH36/2R вместе с квантовым сенсором QSRED для калибровки, система обеспечивает надежное, точное и воспроизводимое измерение. Это универсальное решение удовлетворит потребности как ведущих исследовательских лабораторий, так и образовательных учреждений, занимающихся изучением физиологии растений.
