Leaflab® 2+ System
Система для измерения фотосинтеза и клеточного дыхания в газовой фазе на основе листовых дисков
Leaflab® 2+ System от Hansatech Instruments предназначена для продвинутых исследований процессов фотосинтеза и респирации в газовой фазе. Система оптимизирована для измерений на листовых дисках (площадь 10 см²), где изменения содержания кислорода в замкнутой камере отражают физиологические процессы в растениях. Leaflab® 2+ сочетает в себе высокоточную электронику, надежные сенсоры и удобное программное обеспечение, что делает её отличным выбором как для передовых исследовательских лабораторий, так и для образовательных учреждений.
Основные компоненты системы
Oxylab+ Control Unit (OXYL1+):
PC-управляемый блок с USB-интерфейсом для калибровки, управления и регистрации данных. Он обеспечивает 24-битное разрешение для измерения кислорода и 16-битное – для вспомогательных сигналов, а также имеет аналоговый выход (0–4.5 В) для подключения к внешним устройствам.LD2/3 Electrode Chamber:
Газофазная камера, выполненная из черного ацетала, специально разработанная для работы с листовыми дисками. Камера имеет:- Объем: предназначена для замкнутого измерения в листовом отсеке (7.5 куб. см) с рабочей площадью 10 см².
- Двойной водяной кожух для эффективного температурного контроля (подключается к циркуляционной ванне).
- Оптические порты: верхнее окно из акрила, оптический порт диаметром 16 мм и флуориметрический порт для модульных флуоресцентных измерений.
S1 Oxygen Electrode Disc:
Кларковский полярографический кислородный сенсор, разработанный еще в 1970-х годах. Он состоит из:- Платинового катода и серебряного анода, залитых эпоксидной смолой.
- Слоя 50% насыщенного раствора KCl, заключенного под кислородопроницаемой PTFE-мембраной.
- Бумажного сепаратора, равномерно распределяющего электролит.
При подаче напряжения до 700 мВ происходит восстановление кислорода, что приводит к протеканию тока, пропорционального потреблению кислорода.
LH36/2R LED Light Source:
Светодиодный источник на основе 36 красных LED с пиковой длиной волны 660 нм.- Регулируемая интенсивность до 900 µmol m⁻² s⁻¹.
- Управление осуществляется через Oxylab+ и программное обеспечение OxyTrace+.
- Встроенный автоматический вентилятор обеспечивает стабильную работу при длительном использовании.
QSRED Quantum Sensor:
Красный фильтрованный квантовый сенсор, используемый для калибровки источника света.- Измерительный диапазон: от 0 до 2,000 µmol m⁻² s⁻¹, с выбором из трёх диапазонов.
- Разрешение:
- 0.01 µmol m⁻² s⁻¹ в узком диапазоне,
- 0.1 µmol m⁻² s⁻¹ – 1 µmol m⁻² s⁻¹ в более широких диапазонах.
- Аналоговый выход: 0–2 В.
- Питание: 1 батарея типа PP3 (9 В).
- Компактный и портативный, с возможностью ручного управления через отдельный дисплей (146 x 78 x 35 мм, 238 г с батареей).
Аксессуары для обслуживания и настройки:
- A2: Мембранный аппликатор для равномерного нанесения мембраны на S1.
- S4: Рулон PTFE мембраны (0.0125 мм x 25 мм x 33 м).
- S9B: Набор запасных O‑кольцев для камеры LD2/3.
- S14: Набор из 3 нержавеющих дисков, капиллярного матирования и поролонового прокладочного материала для сборки листового отсека.
- S15: Трёхходовые газовые краны и одноразовый шприц (1 мл) для настройки листового отсека.
- S16: Набор для очистки S1 кислородного электрода.
Технические характеристики
Oxylab+ Control Unit
- Измерительный диапазон:
- O₂: 0% – 100%
- pH: 0 – 14
- Aux: 0 – 4.096 В
- Разрешение:
- O₂: 0.0003% (24 бит)
- pH: 0.0006 pH (16 бит)
- Aux: 62.5 µV/бит (16 бит)
- Поляризующее напряжение: 700 мВ
- Частота сэмплирования: 0.1 – 10 считываний/с
- Габариты (В×Ш×Г): 250 мм x 125 мм x 65 мм
- Вес: 630 г
- Питание: 95–260 В (универсальный вход), 12V DC 2.5A на выходе
LD2/3 Electrode Chamber
- Применяемый образец: Листовой отсек (объем 7.5 куб. см, площадь 10 см²)
- Материалы: Корпус из черного ацетала, верхнее окно из отлита акрила
- Температурный контроль: Двойной водяной кожух, подключаемый к циркуляционной ванне
- Габариты (ДХ): 100 мм x 130 мм
- Вес: 650 г
S1 Oxygen Electrode Disc
- Тип сенсора: Clark-type кислородный электрод
- Выход: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: <5 с
- Потребление кислорода: <0.015 µmol/час
LH36/2R LED Light Source
- Тип: 36-светодиодный красный LED
- Пиковая длина волны: 660 нм
- Максимальная интенсивность: до 900 µmol m⁻² s⁻¹
- Охлаждение: Автоматический вентилятор
- Габариты: 74 мм x 52 мм
- Вес: 270 г
QSRED Quantum Sensor
- Измерительный диапазон: 0 – 2,000 µmol m⁻² s⁻¹ (три диапазона)
- Разрешение:
- 0.01 µmol m⁻² s⁻¹ в узком диапазоне
- 0.1 µmol m⁻² s⁻¹ – 1 µmol m⁻² s⁻¹ в широком диапазоне
- Аналоговый выход: 0 – 2 В
- Питание: 1 батарея PP3 (9 В)
- Габариты: 146 мм x 78 мм x 35 мм; вес 238 г (с батареей)

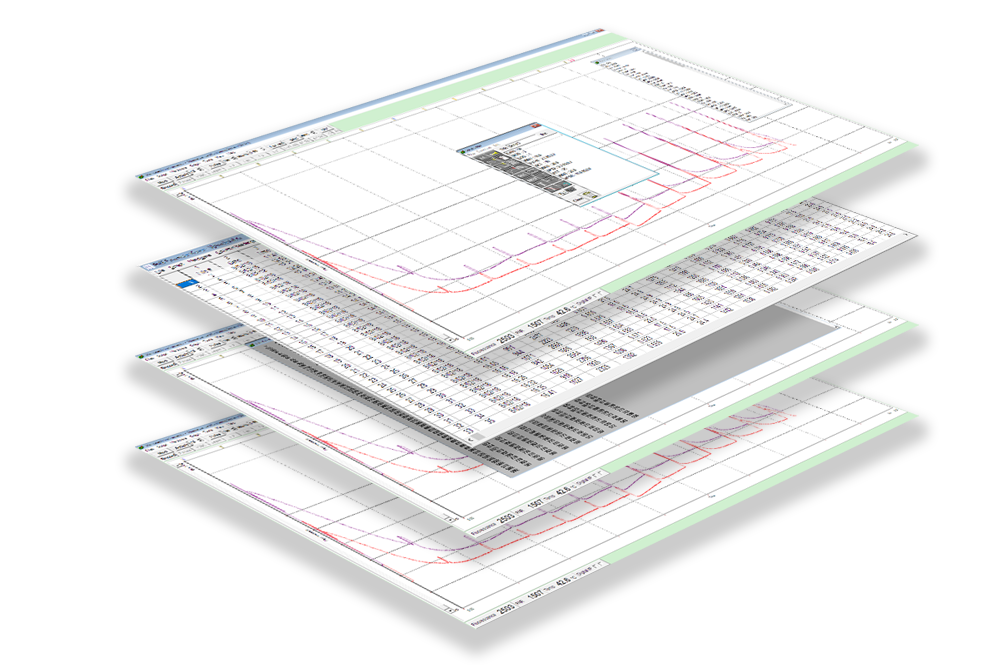

Программное обеспечение
OxyTrace+ Windows® обеспечивает:
- Реальное время сбора и анализа данных
- Настройку параметров системы (температура, интенсивность LED, скорость мешалки)
- Вывод аналогового сигнала (0–4.5 В) для подключения к внешним регистраторам
- Управление через USB-соединение
Применение
Leaflab® 2+ System идеально подходит для:
- Продвинутых исследований фотосинтеза и клеточного дыхания из твердых образцов (листовых дисков)
- Исследования физиологии растений в условиях контролируемого освещения
- Использования в высоконагруженных исследовательских лабораториях и учебных заведениях
- Анализа реакций фотосинтеза и дыхания с регистрацией изменения кислородного обмена в замкнутой камере
Итог
Leaflab® 2+ System от Hansatech Instruments — это передовая система для исследований фотосинтеза и клеточного дыхания в газовой фазе. Благодаря высокотехнологичным компонентам, таким как Oxylab+ Control Unit, LD2/3 Electrode Chamber с двойным водяным кожухом, классический S1 Oxygen Electrode Disc, регулируемый LED источник LH36/2R и QSRED Quantum Sensor, система обеспечивает точное, надежное и воспроизводимое измерение процессов в образцах листового происхождения. Это универсальное решение удовлетворит потребности как ведущих исследовательских лабораторий, так и образовательных учреждений, занимающихся физиологией растений.
