Chloroview 1 System
Система для изучения фотосинтеза и клеточного дыхания в жидкой фазе
Обзор

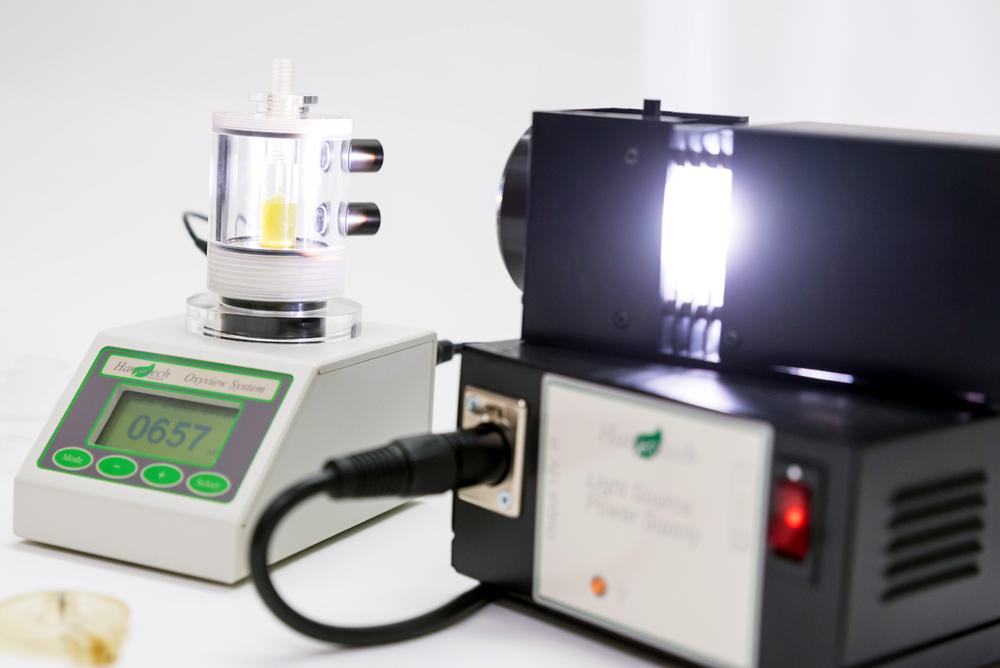

Chloroview 1 — это базовая система Hansatech Instruments для проведения исследований фотосинтеза и респирации в жидкостных образцах под воздействием актинического освещения. Система предназначена как для образовательных целей (для студентов бакалавриата и магистратуры), так и для использования в исследовательских лабораториях с высокими требованиями к производительности оборудования.
Основные возможности:
- Измерение кислородного обмена с использованием кислородного электрода
- Измерение флуоресценции хлорофилла
- Работа с образцами объемом от 0.2 мл до 2.5 мл и концентрацией кислорода от 0% до 100%
- Подключение дополнительного источника света и сенсоров для контроля параметров освещенности и температуры
Основные компоненты системы
S1 Oxygen Electrode Disc
Кларковский кислородный электрод, состоящий из платинового катода и серебряного анода, инкорпорированных в эпоксидную смолу. Под PTFE-мембраной находится слой 50%-ного насыщенного раствора KCl, а бумажный сепаратор обеспечивает равномерное распределение электролита.DW1 Electrode Chamber
Электродная камера из прозрачного акрила с точнобуровой стеклянной трубкой для образца. Обеспечивает отличную видимость, равномерное освещение и возможность точного контроля температуры при подключении водяного кожуха к терморегулированной циркуляционной ванне.Oxyview 1 Control Unit
Блок управления, предназначенный для настройки, калибровки и сбора данных. Обладает цифровым дисплеем и 4-кнопочным управлением, а также аналоговым выходом (0–5V) для подключения к внешним регистраторам.LS2 White Light Source

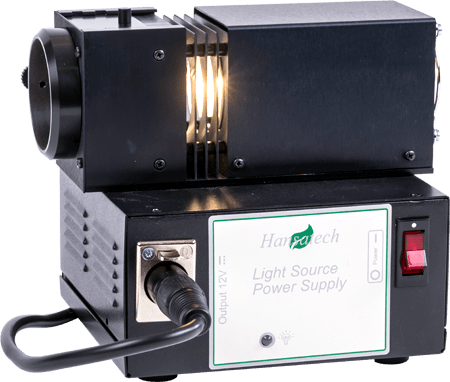

Высокоинтенсивный ламповый источник света на основе вольфрам-галогеновой лампы, обеспечивающий освещение образца с регулируемой интенсивностью (максимум до 1,800 μmol m⁻² s⁻¹). Интенсивность можно настраивать с использованием комплекта нейтральных фильтров.QRT1 Quantitherm PAR/Temperature Sensor
Сенсор, предназначенный для калибровки источника света и измерения параметров PAR (фотосинтетически активной радиации) и температуры. Обеспечивает измерения в диапазоне от 0 до 50,000 μmol m⁻² s⁻¹ (в двух диапазонах) с разрешением до 1 μmol m⁻² s⁻¹ (в нижнем диапазоне) и температуру с точностью 0.02°C.Аксессуары для обслуживания
Дополнительные элементы для нанесения мембраны (A2), инструменты для демонтажа камеры (A3), набор нейтральных фильтров (A5), магнитные фолловеры (S2/P), запасные стеклянные реакционные сосуды (S3), рулон PTFE мембраны (S4), запасные O‑кольца (S7A) и комплект для очистки S1 электрода (S16).
Технические характеристики
Oxyview 1 Control Unit
- Измерительный диапазон:
- Кислород: 0% – 100%
- Разрешение: 10×10⁻⁶ μmol/ml при 20°C
- Поляризующее напряжение: Выбираемое от 0.4V до 0.9V (рекомендуется 0.7V)
- Аналоговый выход: 0V – 5V
- Габариты (ВxШxГ): 90 мм x 135 мм x 85 мм
- Вес: 320 г
- Питание: 95V – 260V (выход: 12V DC 2.5A)
DW1 Electrode Chamber
- Подходящие образцы: 0.2 мл – 2.5 мл
- Материалы: Прозрачный акрил; точнобуровая стеклянная трубка из боросиликата
- Температурное управление: Водяной кожух для подключения к циркуляционной ванне
- Габариты (ДxШ): 65 мм x 105 мм
- Вес: 100 г
S1 Oxygen Electrode Disc
- Тип сенсора: Кларковский полярографический кислородный сенсор
- Выход: ~1.6 µA при 21% O₂
- Остаточный ток: ~0.04 µA при 0% O₂
- Время отклика: < 5 секунд
- Потребление кислорода: < 0.015 µmol/час
LS2 White Light Source
- Тип лампы: 100W вольфрам-галогеновая лампа (50W по запросу)
- Интенсивность (максимум в DW1): 1,800 μmol m⁻² s⁻¹
- Габариты корпуса: 145 мм x 65 мм x 75 мм; вес ~1.0 кг
- Питание блока: Вес и размеры блока питания: 86 мм x 150 мм x 140 мм; вес ~1.4 кг
QRT1 Quantitherm PAR/Temperature Sensor
- Диапазон измерения PAR:
- 0 – 5,000 μmol m⁻² s⁻¹ (низкий диапазон)
- 0 – 50,000 μmol m⁻² s⁻¹ (высокий диапазон)
- Разрешение:
- 1 μmol m⁻² s⁻¹ в низком диапазоне
- 10 μmol m⁻² s⁻¹ в высоком диапазоне
- Температурный диапазон: 0°C – 50°C, разрешение 0.02°C
- Выход: 0V – 5V аналоговый сигнал
- Питание: 4 батарейки типа AA (обычно ~100 часов работы)
- Габариты дисплея: 146 мм x 92 мм x 32 мм; вес 300 г
Применение системы
Chloroview 1 System предназначена для:
- Обучения студентов методикам измерения фотосинтеза и клеточного дыхания с использованием кислородного электрода.
- Проведения исследований в области физиологии растений, биологии и экологии.
- Анализа изменений кислородного обмена и флуоресценции хлорофилла в жидкостных образцах.
- Использования в условиях ограниченного лабораторного пространства благодаря компактным размерам системы.
Итог
Chloroview 1 System от Hansatech Instruments – это доступное и надежное решение для измерения процессов фотосинтеза и клеточного дыхания в жидкой фазе. Сочетая высокочувствительный кислородный электрод (S1), удобную камеру для образца (DW1), цифровой блок управления (Oxyview 1 Control Unit), регулируемый источник света (LS2) и датчик PAR/температуры (QRT1), система обеспечивает точное и воспроизводимое измерение, делая её идеальным выбором как для образовательных целей, так и для исследовательской работы.
