Chlorolab® 3+ System
Система для продвинутых исследований фотосинтеза и клеточного дыхания в жидкой фазе
Обзор
Chlorolab® 3+ — это современная система для изучения фотосинтеза и респирации, разработанная для работы с большими объемами образцов (от 1 мл до 20 мл, минимум 15 мл при освещении). Система идеально подходит для исследований в области физиологии растений, биохимии и экологии, позволяя проводить высокоразрешительные измерения кислородного обмена в жидкой фазе при 0–100% концентрации кислорода.

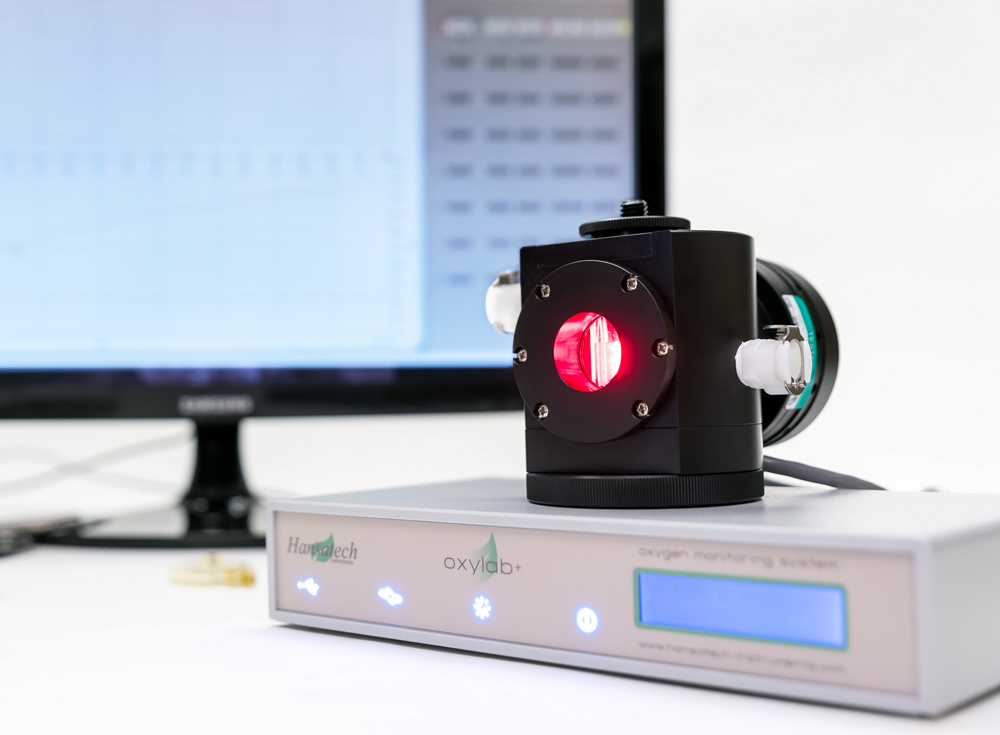

Система включает интегрированный блок управления Oxylab+ с USB-подключением, продвинутую камеру (DW3) с двумя оптическими портами, а также светодиодный источник LH36/2R и сенсор QTP1 для калибровки интенсивности света и температуры.
Основные компоненты системы
S1 Oxygen Electrode Disc
- Тип: Кларковский полярографический кислородный сенсор
- Конструкция: Платиновый катод и серебряный анод, инкорпорированные в эпоксидную смолу, с 50%-ным насыщенным раствором KCl под PTFE мембраной и бумажным сепаратором для равномерного распределения электролита
- Принцип работы: При приложении напряжения до 700 мВ происходит восстановление кислорода, что приводит к протеканию тока, пропорционального потреблению кислорода
DW3 Electrode Chamber
- Подходящие образцы: 1 мл – 20 мл (при освещении не менее 15 мл)
- Конструкция: Камера изготовлена из черного ацетала с квадратным сечением боросиликатного стекла, обеспечивая стабильное измерение в жидкой фазе
- Температурный контроль: Водяной кожух, подключаемый к циркуляционной ванне, гарантирует точный температурный режим
- Оптические порты: Два порта — один с оптическим портом диаметром 26 мм и второй с кварцевым окном диаметром 36 мм
- Габариты и вес: Размеры 110 мм x 75 мм x 100 мм, вес 400 г
Oxylab+ Control Unit
- Управление: PC-управляемый блок с USB-соединением, позволяющий осуществлять калибровку, сбор и анализ данных через программное обеспечение OxyTrace+
- Измерительный диапазон:
- Кислород: 0% – 100%
- pH: 0 – 14
- Дополнительный вход: 0 – 4.096 В
- Разрешение:
- Кислород: 0.0003% (24 бит)
- pH: 0.0006 pH (16 бит)
- Aux: 62.5 µV/бит (16 бит)
- Параметры:
- Поляризующее напряжение: 700 мВ
- Чувствительность входа: 0 нА – 9000 нА
- Частота сэмплирования: 0.1 – 10 считываний/с
- Электроника:
- 16-битный процессор 32 МГц
- Двойной АЦП Sigma Delta (16/24 бит)
- Дисплей: 61 x 2 символа, синие LCD
- Аналоговый выход: 0–4.5 В
- Габариты (ВxШxГ): 250 мм x 125 мм x 65 мм
- Вес: 630 г
- Питание: Универсальный вход 95–260 V, выход 12V DC 2.5A

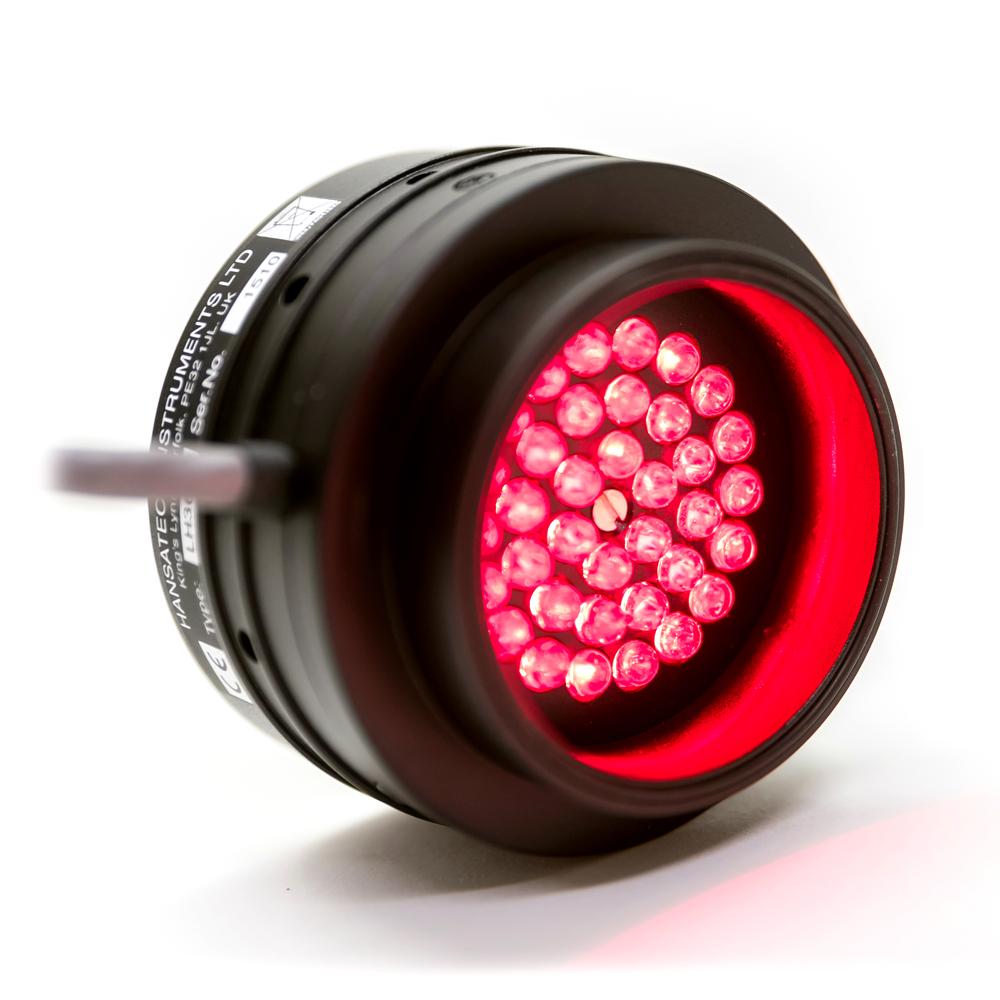

LH36/2R LED Light Source
- Тип: Светодиодный источник света, основанный на 36 красных светодиодах
- Характеристики:
- Пиковая длина волны: 660 нм
- Максимальная интенсивность: до 900 µmol m⁻² s⁻¹
- Управление интенсивностью осуществляется через Oxylab+ и программное обеспечение OxyTrace+
- Охлаждение: Встроенный автоматический вентилятор
- Габариты и вес: 74 мм x 52 мм; вес 270 г
QTP1 PAR/Temp Sensor
- Функциональность: Сенсор для измерения фотосинтетически активной радиации (PAR) и температуры
- Диапазон измерения PAR:
- От 0 до 5,000 µmol m⁻² s⁻¹ (низкий диапазон)
- От 0 до 50,000 µmol m⁻² s⁻¹ (высокий диапазон)
- Разрешение PAR: 1 µmol m⁻² s⁻¹ (низкий диапазон) и 10 µmol m⁻² s⁻¹ (высокий диапазон)
- Температурный диапазон: 0°C – 50°C, разрешение 0.02°C
- Аналоговый выход: 0–5 В
- Габариты: 9.5 мм x 107 мм; вес 50 г
Программное обеспечение
OxyTrace+ Windows® позволяет:
- Накапливать и анализировать данные в реальном времени
- Управлять параметрами (температура, интенсивность LED, скорость мешалки)
- Выводить аналоговый сигнал (0–4.5 В) для внешней записи
- Производить настройку и калибровку системы через USB
Применение
Chlorolab® 3+ System предназначена для:
- Исследований процессов фотосинтеза и клеточного дыхания в больших жидкостных образцах (например, для макроальг или секций водорослей)
- Анализа биоэнергетики в изолированных хлоропластах, микроводорослях и цианобактериях
- Исследований, где требуется высокая точность измерения кислородного обмена при одновременной регистрации дополнительных параметров (pH, ион-селективные сигналы)
- Работы как в исследовательских, так и в образовательных лабораториях с высокими требованиями к производительности
Итог
Chlorolab® 3+ System от Hansatech Instruments представляет собой продвинутую платформу для исследования фотосинтеза и клеточного дыхания в жидкой фазе с использованием кислородного электрода и LED-освещения. Система сочетает в себе высокоточную измерительную электронику, продвинутую камеру для работы с большими объемами образцов, регулируемый LED источник с охлаждением и сенсор для калибровки интенсивности света и температуры. Это универсальное решение, которое удовлетворит потребности как передовых исследовательских лабораторий, так и учебных заведений.
